Joints Kammprofil

Les joints Kammprofile, également appelés joints métalliques dentelés ou joints rainurés, sont utilisés pour les applications d'étanchéité à haute pression et à haute température. Ils sont généralement constitués d'un noyau métallique monobloc avec des dentelures ou des rainures concentriques sur les deux faces d'étanchéité, souvent recouvert d'un matériau d'étanchéité souple tel que du graphite ou du PTFE (polytétrafluoroéthylène).

Ces joints sont spécialement conçus pour fournir des performances d'étanchéité fiables dans des conditions de pression, alors que les joints conventionnels sont sujets à une déformation ou à une défaillance par déplacement.

Les joints Kammprofile sont fabriqués avec précision dans différents matériaux et formes non circulaires. Ils peuvent également être conçus sur mesure pour s'adapter à diverses applications.

Demander un devis
PRÉCÉDENT :Joints non métalliques
SUIVANT :Joints d'échangeur de chaleur

Détails du produit

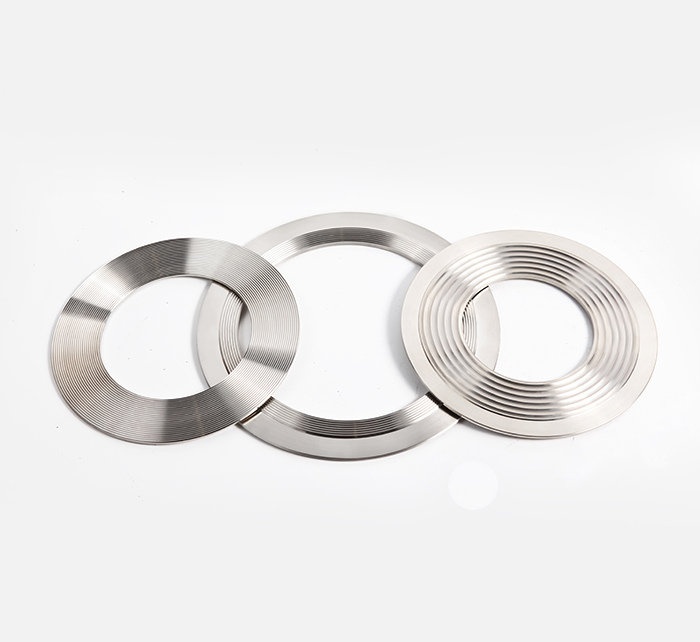

Modèle RK1

RK1 est fabriqué sans bague de guidage pour les applications à rainure et languette ou à bride encastrée telles que mâle et femelle. Il est généralement utilisé dans les applications d'échangeurs de chaleur et appliqué en tant que mise à niveau des joints à double enveloppe. Il est fortement suggéré de faire usiner le nubbin (le cas échéant) à titre de bonne pratique.  Lorsque des cloisons de passage sont nécessaires, elles sont également profilées en kamm et laminées. Ils ont la même épaisseur que l’anneau et sont solidement maintenus en place par des soudures.

Modèle RK2

RK2 est construit avec un anneau de guidage intégré à des fins d'alignement. Il est suggéré de l'utiliser dans les brides à face surélevée. Le joint est généralement conçu et dimensionné selon la spécification EN12560-6 pour les brides ASME B16.5, mais peut être fabriqué pour répondre à d'autres normes.

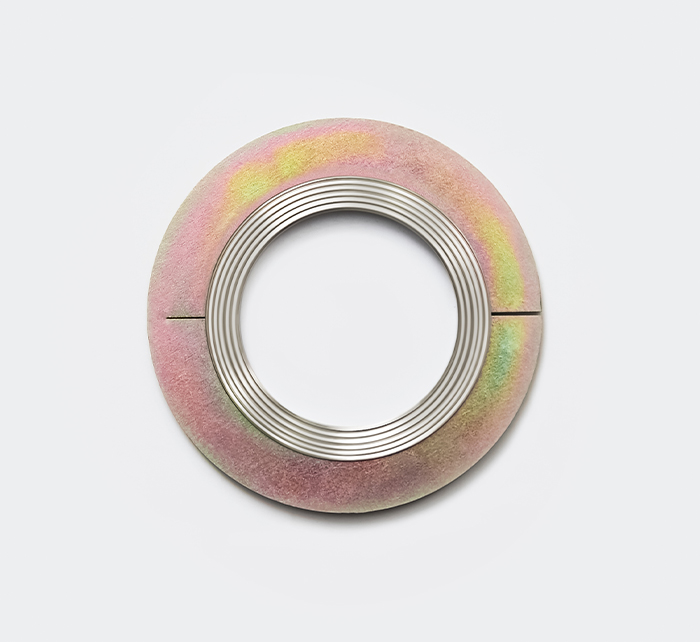

Modèle RK3

RK3 utilise un anneau de guidage à ajustement libre. Cette conception populaire est préférée pour les brides à face surélevée de taille nominale de tuyau et de classe de pression et est utilisée dans les équipements présentant des caractéristiques de cisaillement radial, des cycles thermiques et des dilatations excessifs.  Le joint est généralement conçu et dimensionné selon la spécification EN12560-6 pour les brides ASME B16.5, mais peut être fabriqué pour répondre à d'autres normes.

Produits recommandés

À propos de nous
Ningbo Rilson Scel Material Co., Ltd.
Ningbo Rilson Scel Material Co., Ltd. a été fondée en 2007, est un fabricant Joints Kammprofil fabricant et Joints Kammprofil fournisseur professionnel basé à Ningbo, dans la province du Zhejiang. L'usine s'étend sur 20 000 mètres carrés et se consacre à garantir le fonctionnement sûr et fiable des systèmes d'étanchéité des fluides, en offrant aux clients des solutions techniques d'étanchéité adaptées. Nous exploitons plusieurs lignes de production pour les produits d'étanchéité, spécialisées dans la conception et la fabrication de joints d'étanchéité et d'autres matériaux d'étanchéité pour les secteurs pétrolier, chimique, énergétique, naval et de la construction mécanique. Nos principaux produits comprennent les joints spiralés, les joints à anneau, les joints à profil Kammprofile, les joints métalliques ondulés, les joints de kit d'isolation et les joints sans amiante, entre autres.
Notre clientèle provient de diverses régions du monde et, grâce à notre vaste expérience dans le secteur, nous avons gagné la confiance et la reconnaissance de nos clients. Actuellement, nous avons obtenu des certifications de plusieurs grandes entreprises. De plus, nous avons réussi à obtenir la certification du système de management de la qualité ISO9001:2015, ainsi que le certificat API 6A, entre autres.
En tant qu'usine Joints Kammprofil usineprofessionnelle, l'entreprise s'engage à apporter de la valeur aux clients, à promouvoir la santé et le bonheur des travailleurs et à produire des effets sociaux positifs. Nous respectons les principes fondamentaux d'intégrité, de précision, d'innovation et de succès mutuel. Avec l'ambition de devenir la marque préférée dans le domaine des joints industriels, nous nous engageons à nous établir comme un acteur de premier plan dans l'industrie de l'étanchéité des fluides et à œuvrer pour l'objectif de satisfaction mutuelle des clients et des employés.
Certificat d'honneur
  • Certificats API
  • ISO9001
  • ISO14001
  • ISO 45001
Nouvelles et événement
Joints Kammprofil Connaissances du secteur

1. Joints Kammprofile pour une étanchéité industrielle haute performance

Les joints Kammprofile sont largement reconnus comme l’une des solutions d’étanchéité les plus fiables pour les environnements industriels exigeants. Ces joints comportent un noyau métallique solide avec des rainures concentriques et sont généralement recouverts de matériaux d'étanchéité souples tels que le graphite ou le PTFE pour améliorer l'efficacité de l'étanchéité.

Par rapport aux joints souples traditionnels, les joints kammprofile offrent une résistance supérieure à l'éruption, d'excellentes performances de récupération et une stabilité d'étanchéité améliorée dans des conditions de pression et de température fluctuantes.

Dans des secteurs tels que le raffinage du pétrole, le traitement pétrochimique et la production d’électricité, la défaillance des joints peut entraîner des arrêts coûteux et des risques pour la sécurité. Des études montrent que les performances d'étanchéité du joint kammprofile à noyau métallique de haute qualité peuvent réduire les taux de fuite de plus de 60% par rapport aux joints conventionnels en fibre comprimée.

（1）Principales applications industrielles

  • Étanchéité de la bride de l'échangeur de chaleur
  • Systèmes de traitement pétrochimique
  • Conduites de vapeur à haute température
  • Récipients sous pression de centrale électrique

2. Joint Kammprofile vs joint enroulé en spirale

Comprendre les différences entre le joint kammprofile et le joint spiralé est essentiel pour sélectionner la bonne solution d'étanchéité. Bien que les deux types de joints soient largement utilisés dans les systèmes de brides industriels, ils présentent des conceptions structurelles et des avantages d'application différents.

Les joints Kammprofile comportent un noyau métallique solide avec des rainures dentelées, tandis que les joints enroulés en spirale sont constitués d'enroulements métalliques alternés et de matériaux de remplissage souples. Les joints Kammprofile offrent généralement une meilleure stabilité d'étanchéité dans des conditions de faible charge des boulons et sont particulièrement adaptés aux échangeurs de chaleur.

（1）Tableau de comparaison des performances

Comparaison entre les joints Kammprofile et les joints enroulés en spirale
Caractéristique Joint Kammprofile Joint enroulé en spirale
Résistance structurelle Élevé Moyen
Utilisation de l'échangeur de chaleur Excellent Bien
Faible performance de charge de boulon Excellent Modéré

3. Joint Kammprofile haute pression pour les applications d’échangeur de chaleur

Le joint kammprofile haute pression pour systèmes d’échangeurs de chaleur devient de plus en plus populaire en raison de sa résistance exceptionnelle aux cycles thermiques et aux fluctuations de pression.

Les échangeurs de chaleur fonctionnent souvent à des températures dépassant 400°C et des niveaux de pression supérieurs 150 barres . Dans ces conditions, la fiabilité des joints devient essentielle pour maintenir la sécurité opérationnelle et minimiser les temps d’arrêt.

Les joints kammprofile à face en graphite sont couramment utilisés dans ces systèmes car le graphite offre une excellente résistance à la température et une excellente compressibilité tandis que le noyau métallique maintient l'intégrité structurelle.

（1）Avantages des systèmes d'échangeurs de chaleur

  1. Étanchéité améliorée sous dilatation thermique
  2. Taux de fuite réduits pendant les cycles de pression
  3. Durée de vie opérationnelle plus longue
  4. Coûts de maintenance et de remplacement réduits

4. Fabricant de joints Kammprofile à face en graphite et précautions d'installation

Le choix d’un fabricant professionnel de joints kammprofile à face en graphite est essentiel pour obtenir des performances d’étanchéité fiables dans les systèmes industriels.

Ningbo Rilson Sealing Material Co., Ltd. a été fondée en 2007, est un fabricant professionnel de joints Kammprofile et un fournisseur de joints Kammprofile et est situé à Ningbo, dans la province du Zhejiang. L'usine de fabrication s'étend sur 20 000 mètres carrés et se consacre à garantir le fonctionnement sûr et fiable des systèmes d'étanchéité aux fluides, en offrant aux clients les solutions technologiques d'étanchéité appropriées. Nous exploitons de nombreuses lignes de production de produits d'étanchéité, spécialisés dans la conception et la fabrication de joints d'étanchéité et d'autres matériaux d'étanchéité pour les secteurs du pétrole, de la chimie, de l'énergie, de la construction navale et de la fabrication de machines. Nos principaux produits comprennent des joints enroulés en spirale, des joints annulaires, des joints kammprofile, des joints en métal ondulé, des joints de kit d'isolation et des joints sans amiante, entre autres.

Notre clientèle est originaire de diverses régions du monde et grâce à notre vaste expérience dans l’industrie, nous avons gagné la confiance et la reconnaissance de nos clients. Actuellement, nous avons obtenu des certifications de plusieurs entreprises de premier plan. De plus, nous avons obtenu avec succès la certification du système de gestion de la qualité ISO9001 : 2015, ainsi que le certificat API 6A, entre autres.

En tant qu'usine professionnelle de joints Kammprofile, l'entreprise se consacre à offrir de la valeur aux clients, à promouvoir la santé et le bonheur des travailleurs et à produire des effets sociaux positifs. Nous respectons les principes fondamentaux d’intégrité, de précision, d’innovation et de réussite mutuelle.

(1) Précautions d'utilisation des joints Kammprofile

  • Choisir les matériaux de joint appropriés en fonction des conditions de pression et du fluide
  • Assurez-vous que les surfaces des brides sont propres et exemptes de rouille ou de rayures.
  • Appliquer le serrage des boulons symétriquement et progressivement
  • Effectuer une inspection et un entretien réguliers pour éviter les fuites

Une installation et un entretien appropriés peuvent augmenter la durée de vie du joint de plus de 30% tout en réduisant considérablement les arrêts inattendus.

5. Foire aux questions (FAQ)

Q1 : Quel est le principal avantage des joints kammprofile ?
Les joints Kammprofile offrent d'excellentes performances d'étanchéité, une forte résistance à l'éruption et une récupération supérieure dans des conditions de pression fluctuantes.

Q2 : Les joints kammprofile sont-ils adaptés aux échangeurs de chaleur ?
Oui, ils sont largement utilisés dans les applications d’échangeurs de chaleur car ils fonctionnent bien dans des conditions de cycles thermiques et de faibles charges de boulons.

Q3 : Quels matériaux de revêtement sont couramment utilisés pour les joints kammprofile ?
Les matériaux de revêtement courants comprennent le graphite, le PTFE et d'autres couches d'étanchéité souples en fonction des exigences de l'application.

Q4 : À quelle fréquence les joints Kammprofile doivent-ils être inspectés ?
La fréquence des inspections dépend des conditions de fonctionnement, mais des contrôles d'entretien réguliers sont recommandés pour garantir la fiabilité et la sécurité de l'étanchéité.
