Joint Kammprofile et joint spiralé : la comparaison directe
Pour les applications où le contrôle de l'épaisseur installé, la faible perte de charge des boulons et les performances stables grâce à des cycles thermiques répétés sont les plus importants, comme les échangeurs de chaleur, les refroidisseurs et les brides de cuve à haute intégrité, la construction de joints kammprofile est généralement le meilleur choix technique. Pour les brides de canalisations, de vannes et de pompes à usage général couvrant un large éventail de classes de pression, le joint enroulé en spirale reste l'option la plus couramment spécifiée et la plus largement disponible. Aucune des deux familles de joints n’est universellement supérieure. Le bon choix dépend de la finition de la surface de la bride, de la plage de température de fonctionnement, des exigences de stabilité de la charge des boulons et de l'équipement spécifique que le joint scelle.
Ceci joint kammprofile contre joint enroulé en spirale La comparaison passe en revue les différences structurelles, les tendances en matière de performances d'étanchéité, la gestion de la température par le matériau de revêtement, les modèles d'utilisation typiques de l'industrie et un cadre de sélection pratique afin que les ingénieurs, les équipes d'approvisionnement et les planificateurs de maintenance puissent faire correspondre le bon type de joint à l'application qui leur est proposée.
- Les joints Kammprofile utilisent un noyau métallique rainuré solide avec des couches de revêtement souples, ce qui leur confère une épaisseur installée plus faible et une déformation rémanente à la compression réduite.
- Les joints enroulés en spirale utilisent des enroulements alternés de betes métalliques formées et de matériaux de remplissage, ce qui leur confère une flexibilité sur une large gamme de types de brides.
- Un typique comparaison des joints camprofile pointe vers les conceptions à profil kamm pour les échangeurs de chaleur, tandis que les conceptions à enroulement en spirale restent un défaut courant pour la tuyauterie générale.
- Les deux familles de joints sont généralement disponibles avec un revêtement en graphite, PTFE ou mica en fonction de la température de fonctionnement et de l'exposition au fluide de procédé.
Comprendre la construction des joints Kammprofile
A joint kammprofile , parfois appelé dans l'industrie en utilisant l'orthographe alternative du joint camprofile, est un joint semi-métallique construit autour d'un noyau métallique solide qui est usiné avec une série de fines rainures concentriques sur les deux faces d'étanchéité. Ce noyau rainuré est ensuite recouvert d'une fine couche d'étanchéité souple, le plus souvent du graphite, du PTFE ou du mica, qui est soit collée, fixée mécaniquement, soit laminée sur la surface usinée.
Structure de base et profil rainuré
Les rainures sur un noyau kammprofile concentrent la charge disponible sur les boulons le long d'une série de pics de contact étroits plutôt que de la répartir uniformément sur toute la face. Ce modèle de contrainte concentré permet à la couche de revêtement souple de s'écouler dans les irrégularités de surface microscopiques de la bride tandis que le noyau solide en dessous résiste à la compression excessive et maintient la stabilité dimensionnelle. Étant donné que le noyau supporte la charge structurelle, un joint industriel kammprofile présente généralement une déformation résiduelle en compression plus faible et moins de relaxation au fil du temps par rapport à une feuille de joint plus souple et purement non métallique.
Options de couche de scellement
La fine couche de revêtement au-dessus du noyau rainuré est ce qui entre réellement en contact avec la surface de la bride et ferme les chemins de fuite au niveau micro. Le choix du revêtement dépend en grande partie du fluide de procédé et de la plage de températures de fonctionnement, le graphite couvrant la fenêtre d'usage général la plus large, le PTFE adapté aux applications chimiquement agressives ou corrosives, et le mica réservé aux applications à températures plus élevées où l'oxydation du graphite devient un problème.
Comprendre la construction des joints enroulés en spirale
Un joint enroulé en spirale est construit en enroulant une bande métallique préformée en forme de V ou de W avec un ruban de remplissage souple, généralement du graphite flexible ou du PTFE, autour d'un mandrin en couches alternées. Le résultat est un anneau en couches semblable à un ressort qui est ensuite équipé d'un anneau intérieur, d'un anneau extérieur ou des deux, en fonction du type de bride et de la classe de pression qu'il servira.
Modèle d'enroulement et matériau de remplissage
Les couches alternées de métal et de remplissage confèrent à un joint enroulé en spirale un degré de résilience intégré, lui permettant de s'adapter à de faibles mouvements de bride ou à des irrégularités mineures de surface sans perdre immédiatement le contact d'étanchéité. L'enroulement métallique assure la résistance mécanique et la récupération, tandis que le ruban de remplissage comble l'espace microscopique entre l'enroulement et la face de la bride à chaque couche.
Support de bague intérieure et extérieure
Une bague intérieure, une fois installée, empêche le bobinage de se déformer vers l'intérieur sous la pression et protège le matériau d'apport de l'érosion causée par le flux de processus au niveau de l'alésage. Une bague de centrage extérieure maintient le joint correctement positionné sur la bride et agit comme une butée de compression, aidant à éviter un serrage excessif lors de l'installation. Ce système de support annulaire est l’une des raisons pour lesquelles les joints spiralés sont si largement utilisés sur une large gamme de types de brides standard.
Différences structurelles et de conception
Le tableau ci-dessous résume les distinctions structurelles générales qui reviennent le plus souvent dans joint kammprofile vs spiral wound gasket discussion, basée sur la manière dont chaque famille de joints est généralement construite et installée.
| Caractéristique | Joint Kammprofile | Joint enroulé en spirale |
|---|---|---|
| Structure de base | Noyau métallique rainuré massif | Bande métallique enroulée et couches de remplissage |
| Épaisseur installée typique | Profil plus fin et plus compact | Profil comparativement plus épais |
| Compression réglée au fil du temps | Généralement inférieur | Modéré |
| Finition de surface de bride nécessaire | Préfère une finition usinée plus lisse | Tolère une gamme de finitions plus large |
| Rigidité structurelle | Noyau plus haut et solide | Modéré, more flexible |
| Modèle d'utilisation courant | Échangeurs de chaleur, réacteurs, brides haute intégrité | Tuyauterie générale, vannes, pompes |
Gestion de la température par matériau de revêtement
Le matériau de revêtement ou de remplissage utilisé sur un joint a généralement plus d'influence sur la température de fonctionnement maximale que l'architecture du joint de base elle-même. Le graphique linéaire ci-dessous illustre les tendances typiques de gestion de la température parmi les options de revêtement en PTFE, en graphite flexible et en mica pour les deux familles de joints.
Les joints à face en mica supportent généralement la plage de températures la plus élevée des trois options de revêtement courantes, et un joint kammprofile à face en mica a tendance à conserver cet avantage un peu plus loin qu'un joint enroulé en spirale à face en mica, car le noyau rainuré solide aide à ancrer la couche de face contre l'écaillage lors de cycles thermiques répétés. Cela fait des conceptions de profils kamm à face en mica une recommandation courante pour les applications industrielles de joints kammprofile dans les équipements de traitement à plus haute température.
Distribution d'applications industrielles
Le diagramme à colonnes ci-dessous montre une répartition générale et illustrative des endroits où les joints kammprofile sont généralement spécifiés dans les catégories d'équipements industriels, sur la base des modèles d'utilisation courants observés dans l'industrie de l'étanchéité aux fluides.
Les échangeurs de chaleur représentent la plus grande part générale de la demande de joints kammprofile, ce qui correspond à l'exigence d'un joint fin et dimensionnellement stable qui peut être répété sur de nombreuses brides de faisceaux de tubes sur une seule unité. Les appareils sous pression, les canalisations pétrochimiques, les équipements de production d'énergie et les applications marines ou de construction navale complètent les autres catégories d'utilisation courante.
Comparaison des performances globales des radars
Le graphique radar ci-dessous résume six dimensions générales de performances côte à côte, donnant une lecture visuelle rapide des domaines dans lesquels chaque famille de joints a tendance à avoir un avantage.
La forme générale montre que les joints Kammprofile progressent en termes de performances d'étanchéité, de résistance à la température et de rigidité structurelle, en grande partie grâce au noyau rainuré solide. Les joints enroulés en spirale sont à l'avant-garde en termes de facilité d'installation et de polyvalence d'application, reflétant leur longue histoire en tant qu'option largement stockée et largement compatible dans la tuyauterie industrielle générale.
Options de matériaux et calques de parement
Les deux familles de joints sont généralement construites à partir d'un pool similaire de matériaux de noyau et de revêtement, sélectionnés pour correspondre aux conditions de fluide de procédé, de température et de pression de la bride à sceller. Un fournisseur compétent de joints en graphite métallique proposera généralement des combinaisons entre les deux gammes de produits afin que les équipes d'ingénierie puissent standardiser les choix de matériaux lorsque cela est possible.
| Composant | Options communes | Remarques typiques |
|---|---|---|
| Kammprofile Core Métal | Acier inoxydable, acier au carbone, acier allié | Sélectionné en fonction de l'exposition à la corrosion et de la classe de pression |
| Couche face au profil Kamm | Graphite, PTFE, mica | Détermine la résistance chimique et le plafond de température |
| Métal d’enroulement en spirale | Acier inoxydable, acier allié | Fournit le ressort comme une récupération mécanique |
| Matériau de remplissage des plaies en spirale | Graphite, PTFE | Remplit les micro-espaces entre les enroulements et la face de la bride |
Comparaison des joints Camprofile par cas d'utilisation de l'industrie
L'examen d'une comparaison plus large des joints Camprofile dans les catégories courantes d'équipements industriels permet de comprendre pourquoi une famille de joints a tendance à être spécifiée plus souvent que l'autre dans un contexte donné.
Échangeurs de chaleur And Coolers
Un joint kammprofile d'échangeur de chaleur est généralement préféré pour les brides de faisceau de tubes et de couvercle de canal, car le profil rainuré mince s'adapte aux espaces installés plus serrés et maintient la charge des boulons de manière plus cohérente lors de cycles thermiques de démarrage et d'arrêt répétés.
Appareils à pression And Reactors
Les passages d'homme et les brides d'accès de plus grand diamètre nécessitent souvent un joint kammprofile personnalisé dimensionné pour correspondre à des cercles de boulons et des profils de rainure spécifiques, permettant une étanchéité constante sur des diamètres de bride importants.
Brides générales de pipeline et de vanne
Les conduites standard, les chapeaux de vannes et les brides de corps de pompe continuent de s'appuyer fortement sur les conceptions de joints enroulés en spirale grâce à leur large compatibilité avec une large gamme de finitions de surface de brides et à leur disponibilité immédiate dans des tailles courantes.
Comment choisir entre le profil Kamm et le joint spiralé
L'examen des considérations suivantes dans l'ordre permet généralement de réduire la décision entre les deux familles de joints pour une bride ou un équipement spécifique.
- Examinez la plage de températures de fonctionnement et la fréquence à laquelle l'équipement passe des conditions chaudes aux conditions froides.
- Vérifiez l'espace installé disponible sur la bride, car un joint rainuré plus fin peut s'adapter de manière plus cohérente aux espaces plus restreints.
- Confirmez la finition de la surface de la bride, en gardant à l'esprit qu'une face usinée plus lisse convient généralement bien à un joint kammprofile.
- Évaluez les besoins en matière de stabilité de charge des boulons, en particulier sur les équipements qui sont ouverts et refermés pour inspection sur une base régulière.
- Adaptez le matériau de revêtement ou de remplissage au fluide de procédé et à ses exigences de compatibilité chimique.
- Déterminez si une dimension de joint kammprofile personnalisée est requise ou si une taille standard de catalogue enroulé en spirale conviendra à l'application.
Considérations relatives à l'installation et à la maintenance
Une bonne pratique d'installation a un effet direct sur les performances en service de l'une ou l'autre famille de joints, quel que soit le type sélectionné.
- Serrez progressivement les boulons de la bride en utilisant un motif en étoile ou en croix plutôt qu'un motif séquentiel autour de la bride.
- Appliquez le couple par étapes plutôt que d'atteindre le couple complet dès le premier passage pour favoriser une charge uniforme du joint.
- Inspectez et nettoyez la surface de la bride avant l'installation, en éliminant tout résidu de joint ou débris de surface.
- Vérifiez à nouveau le couple des boulons une fois que l'équipement a terminé son premier cycle thermique en service.
- Conservez les joints de rechange à plat, à l’abri de l’humidité et de la lumière directe du soleil, jusqu’à ce qu’ils soient prêts à être installés.
- Évitez de réutiliser un joint qui a déjà été comprimé une fois, car sa couche d'étanchéité aura pris une prise permanente.
Travailler avec un fabricant professionnel de joints Kammprofile
Ningbo Rilson Sealing Material Co., Ltd a été fondée en 2007 et est basée à Ningbo, dans la province du Zhejiang, exploitant une usine de fabrication de 20 000 mètres carrés dédiée au fonctionnement sûr et fiable des systèmes d'étanchéité aux fluides. L'entreprise exploite plusieurs lignes de production et se spécialise dans la conception et la fabrication de joints d'étanchéité et de matériaux d'étanchéité associés pour les secteurs du pétrole, de la chimie, de l'énergie, de la construction navale et de la fabrication de machines, avec des clients situés dans de nombreuses régions du monde.

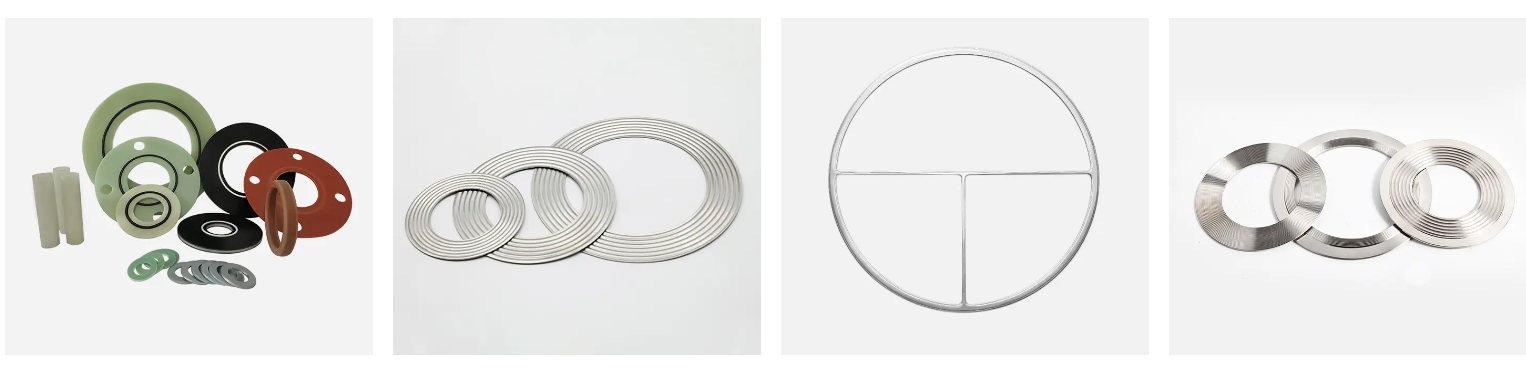

En tant qu'expérimenté joint kammprofile manufacturer and joint kammprofile supplier , Rilson produit également des joints enroulés en spirale, des joints annulaires, des joints en métal ondulé, des joints de kit d'isolation et des joints sans amiante sur le même site, ce qui permet un contrôle qualité cohérent lorsque les clients comparent les deux familles de produits côte à côte. L'entreprise peut également travailler comme fabricant de joints camprofile pour les projets qui nécessitent un joint kammprofile personnalisé adapté à un dessin de bride spécifique, y compris le métal de base, le matériau de revêtement, le profil de rainure et les dimensions extérieures. En tant que fournisseur de joints en graphite métallique , Rilson fournit également des produits à face en graphite et chargés de graphite utilisés dans les lignes à profil kamm et à enroulement en spirale pour les échangeurs de chaleur et les services généraux de tuyauterie.
L'entreprise centre ses opérations autour des principes d'intégrité, de précision, d'innovation et de réussite mutuelle, dans le but de soutenir les clients du secteur de l'étanchéité des fluides avec une communication technique et une capacité de fabrication cohérentes tout au long du processus d'approvisionnement.
Foire aux questions
Q1 : Qu’est-ce qu’un joint kammprofile ?
Un joint kammprofile est un joint semi-métallique construit à partir d'un noyau métallique rainuré solide recouvert d'une fine couche d'étanchéité souple telle que du graphite, du PTFE ou du mica.
Q2 : Qu’est-ce qu’un joint enroulé en spirale ?
Un joint enroulé en spirale est formé en enroulant une bande métallique préformée avec un ruban de remplissage souple en couches alternées, généralement soutenues par des anneaux intérieurs et extérieurs.
Q3 : Quelle est la principale différence entre le joint kammprofile et le joint enroulé en spirale ?
Un joint kammprofile repose sur un noyau rainuré solide pour une rigidité et une faible déformation rémanente en compression, tandis qu'un joint enroulé en spirale repose sur des enroulements métalliques en couches et un matériau de remplissage pour une récupération semblable à un ressort.
Q4 : Quel type est généralement préféré pour les échangeurs de chaleur ?
Un joint kammprofile pour échangeur de chaleur est généralement préféré car son profil plus fin et ses performances de charge de boulon stables conviennent bien aux cycles thermiques répétés.
Q5 : Les joints kammprofile sont-ils adaptés à un service à haute température ?
Oui, les joints kammprofile sont largement utilisés dans des environnements à haute température et haute pression, en particulier avec un revêtement en mica ou en graphite sélectionné pour les conditions du procédé.
Q6 : Quels matériaux de revêtement sont disponibles pour les joints kammprofile ?
Les options de revêtement courantes incluent le graphite flexible pour un usage général, le PTFE pour les fluides chimiquement agressifs et le mica pour les applications à températures plus élevées.
Q7 : Les joints enroulés en spirale conviennent-ils aux brides de pipeline standard ?
Oui, les joints enroulés en spirale sont couramment utilisés sur une large gamme de types de brides de canalisations, de vannes et de pompes standard en raison de leur large compatibilité.
Q8 : Comment puis-je choisir entre un joint camprofile et un joint enroulé en spirale ?
Tenez compte de la température de fonctionnement, de la finition de la surface de la bride, de l'épaisseur installée disponible et des exigences de stabilité de la charge des boulons avant de choisir entre les deux types.
Q9 : Les joints kammprofile nécessitent-ils une finition de surface de bride spéciale ?
Les joints Kammprofile fonctionnent généralement mieux sur une face de bride usinée plus lisse, car le noyau rainuré concentre la contrainte d'étanchéité le long des pics de contact étroits.
Q10 : Ces joints peuvent-ils être fabriqués sur mesure pour des dimensions de bride spécifiques ?
Oui, un joint kammprofile personnalisé peut être fabriqué pour correspondre à des diamètres intérieurs et extérieurs, des profils de rainure, des épaisseurs et des matériaux de parement spécifiques pour un dessin de bride donné.
