Quels sont les différents types de Joints enroulés en spirale
Les joints enroulés en spirale sont généralement classés de deux manières principales : par configuration d'anneau et par combinaison de matériaux d'enroulement et de remplissage utilisée à l'intérieur de l'élément d'étanchéité. Les options de configuration de l'anneau incluent un joint enroulé en spirale avec bague intérieure , un joint enroulé en spirale avec bague extérieure seulement, un joint spiralé sans bague intérieure , unnd a basic style produced without any supporting ring at all. Material combinations are typically grouped by filler type, such as graphite, PTFE, or mica, paired with a metal winding strip chosen to match the process media and the flange material.
Étant donné que la taille de la bride, la température de fonctionnement et le fluide à sceller varient tous d'une application à l'autre, l'adaptation du type correct de joint spiralé aux conditions de service joue un rôle central pour obtenir une étanchéité stable et durable au niveau du raccordement à bride.
Comment un Joint enroulé en spirale est construit
Un joint enroulé en spirale est constitué d’une combinaison alternée de fil métallique formé et de matériau de remplissage souple, enroulés ensemble pour former un anneau dense. Lorsqu'elles sont comprimées entre deux brides, les couches alternées forment un joint efficace tout en permettant un degré de flexibilité que les joints métalliques ordinaires n'offrent pas.
Couches de bobinage et de remplissage
L'enroulement métallique confère au joint sa résistance structurelle, tandis que la couche de remplissage comble les irrégularités microscopiques de la surface de la bride. Le métal d’apport et le métal d’enroulement peuvent tous deux être modifiés indépendamment pour répondre à différentes exigences de compatibilité chimique, ce qui explique en partie pourquoi les joints enroulés en spirale sont disponibles dans de nombreuses combinaisons de types.
La bande métallique en forme de V
Une couronne en forme de V centrée dans la bande métallique agit comme un petit ressort, conférant au joint une résilience supplémentaire dans des conditions changeantes de température et de pression. Si la charge de boulon disponible pour comprimer un joint est limitée, la densité d'enroulement et les dimensions du joint peuvent être ajustées pour toujours fournir une étanchéité efficace.
Types de joints enroulés en spirale par configuration d'anneau
La configuration de l'anneau est généralement la première classification qu'un acheteur doit confirmer, car elle dépend directement de la conception de la bride à sceller. Une bague de centrage externe positionne le joint avec précision dans le cercle de boulons de la bride et agit comme un limiteur de compression, tandis qu'une bague intérieure ajoute une résistance radiale, réduit l'érosion de la bride et protège l'enroulement des fluides du processus.
| Configuration de l'anneau | Description typique |
|---|---|
| Avec bague intérieure | Bague de centrage extérieure et bague intérieure pour un support radial supplémentaire et une protection de la bride |
| Avec bague extérieure uniquement | Bague de centrage externe uniquement, couramment utilisée sur les brides à face surélevée standard |
| Sans bague intérieure | Élément d'étanchéité avec bague extérieure, sans bague de support intérieure séparée incluse |
| Sans aucune bague | Élément d'étanchéité uniquement, souvent utilisé lorsque le joint repose dans une rainure confinée |
Utilisation typique de la configuration en anneau dans les applications de brides
45% Avec bague intérieure
30% Bague extérieure uniquement
20% Sans bague intérieure
5% Sans aucune bague
Les figures représentent les schémas de distribution généraux observés dans les applications de brides industrielles courantes et sont présentées à titre de comparaison uniquement.
Types de joints enroulés en spirale par matériau de remplissage
Le choix du matériau de remplissage dépend principalement de la température de fonctionnement et de l'exposition aux produits chimiques. La charge graphite est l’une des options les plus largement utilisées car elle fonctionne bien sur une large plage de températures et résiste à une grande variété de milieux de traitement, bien qu’elle soit généralement tenue à l’écart des environnements fortement oxydants à très haute température. La charge PTFE est souvent sélectionnée pour les applications chimiques oxydantes ou agressives où le graphite ne convient pas. Le mastic à base de mica est utilisé pour les applications à températures plus élevées, et des alternatives flexibles non métalliques sont disponibles pour des travaux plus légers ou des températures plus basses.
Température de service continue maximale typique par type de remplissage
Plages de référence approximatives uniquement ; les limites réelles varient selon la formulation exacte, le métal d'enroulement et les conditions du processus.
Comparaison des performances des types de charges
Le choix entre un joint enroulé en spirale rempli de graphite, de PTFE ou de mica se résume généralement à la résistance à la température, à la résistance à l'oxydation, à la plage de compatibilité chimique, à la récupération par compression et à la fiabilité globale de l'étanchéité par rapport aux conditions de processus spécifiques impliquées.
Comparaison des performances des types de charges
Rempli de graphite Rempli de PTFE Rempli de mica
Les notes sont relatives et destinées à une comparaison générale ; les performances réelles dépendent de la formulation exacte et des conditions de service.
Comportement typique de récupération par compression
À mesure que la charge du boulon augmente vers la valeur nominale, un joint enroulé en spirale développe progressivement sa pleine capacité de retour élastique et de récupération. Ce modèle de récupération progressive est l'une des raisons pour lesquelles les joints enroulés en spirale ont tendance à mieux s'adapter aux mouvements mineurs de la bride et aux cycles thermiques que les joints plats non métalliques.
Tendance générale de récupération sur toute la plage de charge des boulons
La courbe illustre un modèle général de récupération ; les valeurs exactes varient selon la construction du joint, le type de remplissage et les conditions d'installation.
Comment choisir le bon type de joint enroulé en spirale
Choisir entre les types de joints spiralés disponibles revient généralement à examiner une courte liste de conditions de service avant de passer une commande auprès d'un fournisseur de joints spiralés.
- Confirmez la plage de température de fonctionnement et si le processus s'exécute dans un environnement oxydant ou non oxydant, ce qui permet de déterminer le type de charge.
- Vérifiez la pression nominale et la classe de bride pour vous aider à définir la densité d'enroulement et la configuration d'anneau correctes.
- Vérifiez la compatibilité chimique entre les fluides de traitement et le matériau d'apport et le métal de bobinage.
- Faites correspondre la configuration de l'anneau au type de face de bride, car la face surélevée, la languette et la rainure et les rainures de type joint de type anneau logent chacune le joint différemment.
- Confirmez la charge de boulon disponible, car une charge de boulon limitée peut nécessiter une densité d'enroulement ou une dimension de joint ajustée.
Pour les brides construites autour d'une rainure de joint de type annulaire, un joint de joint de type annulaire ou un joint RTJ en métal massif est généralement utilisé à la place d'un joint enroulé en spirale standard, ce qui permet de confirmer rapidement le type de face de bride pour éviter de commander la mauvaise famille de produits.
Considérations d'installation pour les joints enroulés en spirale
- Inspectez les faces des brides pour déceler tout dommage ou débris avant de placer le joint.
- Centrez le joint avec précision dans le cercle de boulons en utilisant la bague extérieure comme guide.
- Serrez les boulons progressivement en croix plutôt que de travailler autour de la bride dans une seule direction.
- Évitez de réutiliser un joint enroulé en spirale une fois qu’il a été comprimé et mis hors service.
- Conservez les joints inutilisés à plat, à l’abri de l’humidité, pour maintenir le bobinage et le remplissage dans un état stable.
À propos du matériau d'étanchéité Ningbo Rilson
Ningbo Rilson Sealing Material Co., Ltd. a été fondée en 2007 et est située à Ningbo, dans la province du Zhejiang, opérant en tant que fabricant de joints enroulés en spirale et fournisseur de joints enroulés en spirale. L'usine de fabrication s'étend sur environ 20 000 mètres carrés et gère plusieurs lignes de production dédiées aux produits d'étanchéité pour les secteurs du pétrole, de la chimie, de l'énergie, de la construction navale et de la fabrication de machines.

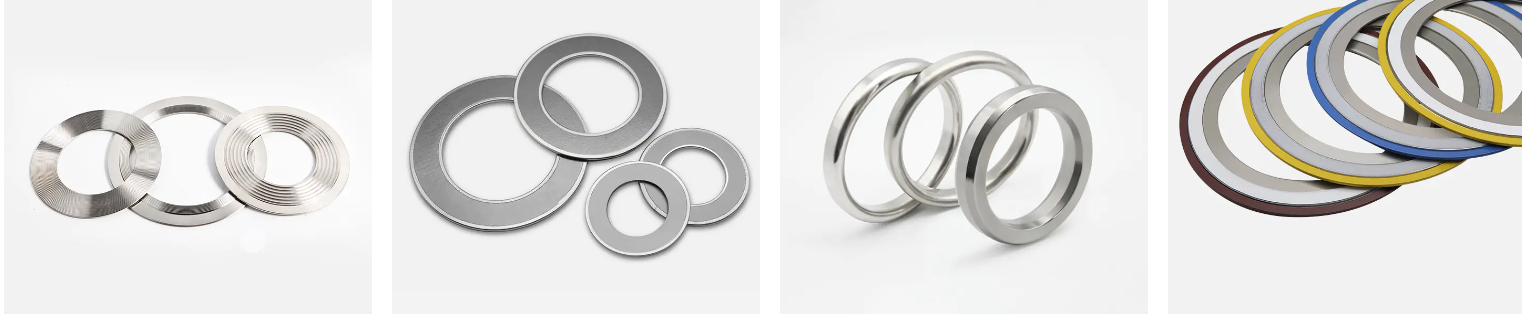

En tant qu'usine de joints enroulés en spirale, la société produit des joints enroulés en spirale, des joints annulaires, des joints kammprofile, des joints en métal ondulé, des joints de kit d'isolation et des joints sans amiante, en maintenant des procédures de contrôle de qualité internes structurées tout au long de la production. Avec des clients dans plusieurs régions, la société se concentre sur la fourniture de solutions technologiques d'étanchéité pratiques fondées sur l'intégrité, la précision, l'innovation et les relations clients à long terme.
Foire aux questions
Q1 : À quoi sert un joint enroulé en spirale ?
Les joints enroulés en spirale sont utilisés pour sceller les raccords à brides et sont largement utilisés dans le traitement chimique, les oléoducs et gazoducs, les centrales électriques, les échangeurs de chaleur et les récipients sous pression.
Q2 : Comment un joint enroulé en spirale scelle-t-il
Lorsqu'ils sont comprimés entre deux brides, les couches alternées d'enroulement métallique et de remplissage se conforment aux irrégularités de surface mineures sur la face de la bride tandis que l'enroulement métallique fournit un retour élastique pour aider à maintenir la pression de contact.
Q3 : De quoi sont faits les joints enroulés en spirale ?
Un joint enroulé en spirale est fabriqué à partir d'une bande d'enroulement métallique formée combinée à un matériau de remplissage souple, souvent associé à une bague extérieure, une bague intérieure ou les deux, selon la configuration.
Q4 : Quelle est la différence entre la bague intérieure et la bague extérieure dans un joint enroulé en spirale
La bague extérieure centre le joint dans la bride et limite la compression, tandis que la bague intérieure ajoute un support radial, aide à réduire l'érosion de la bride et protège l'enroulement des fluides du procédé.
Q5 : Pourquoi utiliser du graphite dans un joint enroulé en spirale
La charge de graphite est largement utilisée car elle fonctionne sur une large plage de températures et résiste à de nombreux fluides de traitement, ce qui en fait un choix courant à usage général pour les joints enroulés en spirale.
Q6 : Comment sélectionner une taille de joint enroulé en spirale
La taille du joint correspond généralement à la taille nominale du tuyau et à la classe de pression de la bride. La première étape avant de commander est donc de confirmer les dimensions exactes de la bride et le type de revêtement.
Q7 : À quelle pression nominale un joint spiralé est-il adapté ?
Les joints enroulés en spirale sont utilisés dans une large gamme de classes de pression de bride, avec une densité d'enroulement et une configuration d'anneau ajustées pour s'adapter à la pression nominale spécifique impliquée.
Q8 : Combien de temps dure un joint enroulé en spirale
La durée de vie dépend de la température de fonctionnement, de la pression, des fluides de traitement impliqués et des conditions de stockage avant l'installation. Une inspection périodique lors des arrêts programmés est donc généralement recommandée.
Q9 : Les joints enroulés en spirale peuvent-ils être réutilisés
Les joints enroulés en spirale sont généralement destinés à un usage unique, car l'enroulement et le remplissage perdent leur capacité de retour élastique une fois comprimés et mis hors service.
Q10 : Comment installer correctement un joint enroulé en spirale
Une installation correcte implique d'inspecter les faces des brides, de centrer le joint dans le cercle de boulons et de serrer les boulons progressivement selon un motif croisé pour appliquer une compression uniforme.
