Pourquoi les joints en tôle ondulée sont-ils irremplaçables dans des conditions de température et de pression élevées ?

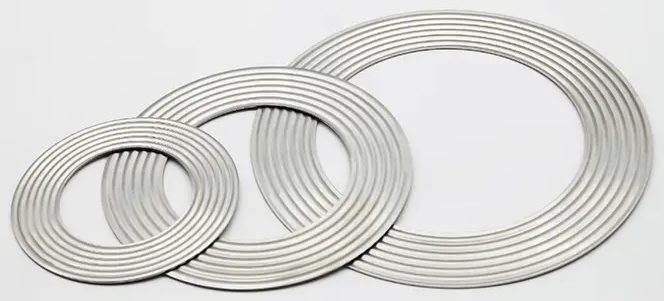

Dans les secteurs de la pétrochimie, de l'électricité, du nucléaire et d'autres domaines industriels, les conditions de travail à haute température et haute pression (HT/HP) imposent des exigences très strictes en matière de performances des joints. Les joints ordinaires sont sujets à des défaillances dans des conditions extrêmes, entraînant des fuites de fluide, des dommages à l'équipement et même des accidents de sécurité. Le joint ondulé métallique est devenu un choix irremplaçable dans des conditions de température et de pression élevées en raison de sa conception structurelle unique et de ses propriétés matérielles.

1. Propriétés du matériau : résistance à haute température, résistance à haute pression, résistance à la corrosion.

Résistance aux hautes températures (-200 ℃ ~ 1000 ℃)

Les joints en tôle ondulée sont fabriqués à partir de matériaux en alliage haute performance et peuvent résister à des températures extrêmes :

Acier inoxydable (316/321) : convient pour -200℃~600℃, résistant à la corrosion générale.

Inconel 600/625 : résistance à la température jusqu'à 1000℃, résistant à la corrosion par le sulfure d'hydrogène (H₂S).

Hastelloy C-276 : résistant aux acides forts (tels que l'acide chlorhydrique, l'acide sulfurique) et à l'oxydation à haute température.

Comparaison : les joints non métalliques (tels que le graphite et le caoutchouc) se carboniseront ou fondront au-dessus de 500 ℃, tandis que les joints plats métalliques ordinaires sont sujets à une déformation par fluage à haute température.

Résistance à la déformation haute pression (>50MPa)

La structure ondulée en métal peut se déformer élastiquement sous haute pression pour compenser la légère irrégularité de la surface de la bride et éviter une défaillance de l'étanchéité.

Résistance au fluage : le taux de récupération élastique des joints ondulés est supérieur à 90 %, tandis que les joints métalliques plats sont sujets à une déformation plastique sous haute pression, entraînant un desserrage des boulons et des fuites.

Résistance à la corrosion et compatibilité avec les médias

Technologie de revêtement de surface : PTFE (résistance aux acides et aux alcalis), argent (conductivité thermique améliorée) ou nickel (résistance à la corrosion des ions chlorure) peuvent être plaqués.

Médias applicables : gaz acide (CO₂, H₂S), alcali fort, métal liquide, etc.

Comparaison : les joints en caoutchouc ont tendance à gonfler lorsqu'ils sont exposés à l'huile, et les joints en graphite ont tendance à se pulvériser dans un environnement fortement oxydant.

2. Avantages structurels : compensation élastique et performances d’étanchéité élevées

Mécanisme de compensation élastique d'ondulation

La structure crête-vallée de l'ondulation produit une déformation élastique sous pression, s'adaptant automatiquement aux irrégularités de la surface de la bride.

Performances de rebond : même si la précharge du boulon diminue, la structure ondulée peut toujours maintenir l'étanchéité (les joints plats fuient une fois desserrés).

Conception composite multicouche (joint amélioré)

Ondulation métallique intérieure graphite flexible extérieur: à la fois résistance du métal et étanchéité non métallique.

Scénario d'application : canalisation de vapeur principale d'une centrale nucléaire (doit être résistante aux températures élevées et aux radiations en même temps).

Comparaison : les joints métalliques plats ne peuvent pas s'adapter à la déformation des brides et sont sujets aux fuites en raison de la concentration locale des contraintes.

Comparaison des performances avec les joints traditionnels ：

3. Points d'entretien de joint en tôle ondulée

• Précautions d'installation

Inspection avant l'installation

État du joint : vérifiez qu'il n'y a pas d'indentations, de fissures ou de corrosion (notamment dans la zone ondulée).

Surface de la bride : nettoyer et vérifier la planéité (rugosité Ra≤0,8μm), pas de rayures ni de rouille.

Boulons : utiliser des boulons neufs ou vérifier qu'il n'y a pas de déformation en traction et appliquer un anti-grippage sur les filetages.

Étapes d'installation correctes

Placement central : le joint doit recouvrir complètement la surface d’étanchéité de la bride et aucun écart n’est autorisé.

Contrôle de précharge : serrez en croix par étapes selon le couple standard (comme la méthode en trois étapes 50 %-80 %-100 % recommandée par ASME B16.5).

Évitez la surpression : un couple excessif peut provoquer l'effondrement de l'ondulation (se référer au taux de compression fourni par le fabricant, généralement 30 % à 50 %).

Comportement interdit :

Réutilisation de joints aplatis (rupture élastique).

Utilisez des marteaux ou des outils pneumatiques pour installer violemment.

• Normes de démontage et de remplacement

Situations où un remplacement est requis

Dommages à la structure ondulée : ondulation aplatie, cassée ou partiellement effondrée (perte élastique).

Corrosion/usure : Des piqûres, des fissures ou une perte importante de revêtement peuvent être observées sur le substrat métallique.

Historique des fuites : des fuites répétées au même endroit du joint indiquent une défaillance du joint.

Processus de démontage sécurisé

Relâcher la pression et laisser refroidir à température ambiante.

Desserrez les boulons dans un ordre croisé pour éviter un éclatement soudain de la surface de la bride.

Nettoyez les vieux résidus de joint (n'utilisez pas d'outils pointus pour gratter la bride).

• Spécifications de stockage et de transport

Conditions de stockage

Environnement : température 5-30℃, humidité ≤60 %, à l'écart des gaz corrosifs acides et alcalins.

Emballage : sac rigide d'origine résistant à l'humidité pour le stockage, sans empilage ni pliage.

Exigences de transport

Fixé dans une boîte antichoc pour éviter la déformation de l'ondulation causée par les chocs.

Les étiquettes indiquent « Ne pas appuyer » et « Résistant à l'humidité ».
