Les joints toriques peuvent-ils vraiment résister à des pressions et des températures élevées ?

Dans les secteurs du pétrole, du gaz et du forage, les performances d’étanchéité ont un impact direct sur la sécurité des équipements et l’efficacité de la production. Les joints annulaires, conçus spécifiquement pour les environnements à haute pression et haute température, sont largement utilisés dans les équipements de production pétrolière et gazière et les installations de forage. Cependant, de nombreux ingénieurs et acheteurs d'entreprise se demandent encore : « Les joints toriques peuvent-ils vraiment fonctionner de manière fiable dans des conditions extrêmes ?
Cet article fournira une analyse complète sous cinq aspects : les principes de conception, les propriétés des matériaux, les normes et spécifications, les cas d'application pratiques et les recommandations de sélection, pour répondre à cette question.

1. Principes de conception de Joints annulaires

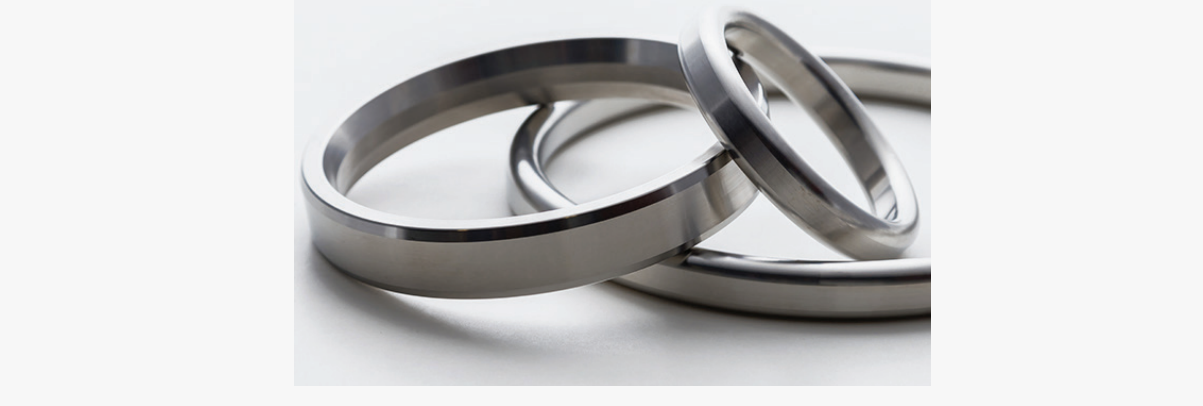

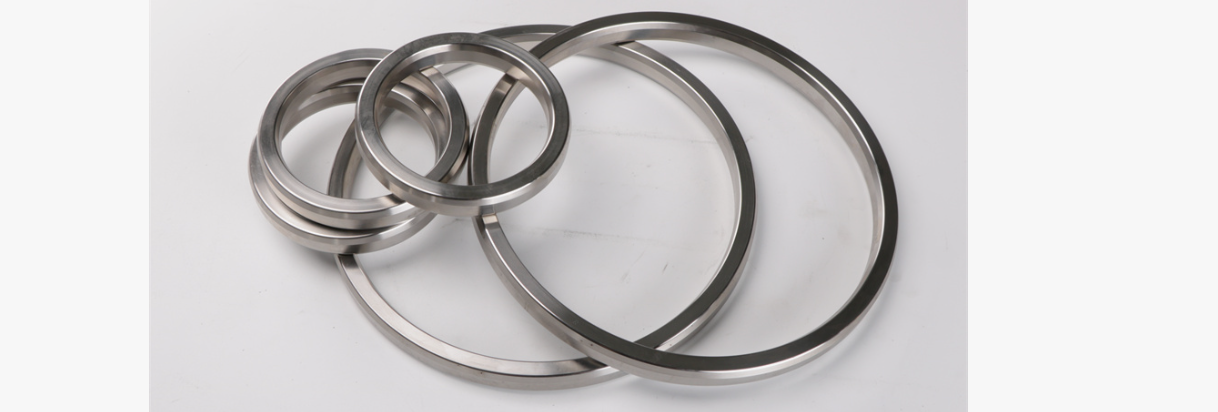

Les joints annulaires, également connus sous le nom de joints RTJ (Ring Type Joint), sont des composants d'étanchéité spéciaux qui permettent d'obtenir une étanchéité efficace grâce à une pression mécanique. Leurs principes de conception fondamentaux comprennent :

Étanchéité sous pression induite par les boulons
Lors de l'installation, les boulons appliquent une pression uniforme sur la bride, provoquant l'écoulement de la partie métallique la plus molle du joint annulaire dans les minuscules espaces de la surface de la bride, formant ainsi un joint de contact métal sur métal étanche et fiable.

Étanchéité métal sur métal
Contrairement aux joints souples traditionnels, les joints annulaires reposent sur l'écoulement du métal et la déformation plastique pour l'étanchéité, maintenant la stabilité dans des conditions de haute pression et de température élevée, et sont moins sujets à la déformation par compression ou aux fuites.

Conception mécanique adaptative
La conception en coupe transversale du joint annulaire est calculée avec précision pour s'adapter à la rugosité de surface et à la répartition des contraintes des différents matériaux de bride, garantissant ainsi des performances d'étanchéité fiables à long terme dans des conditions de travail extrêmes.

Cette conception unique fait des joints annulaires le choix privilégié pour l’étanchéité à haute pression et à haute température dans les industries pétrolière, gazière et chimique.

2. Les propriétés des matériaux déterminent la résistance aux hautes pressions et aux températures élevées
Les performances à haute pression et à haute température des joints annulaires sont étroitement liées aux matériaux utilisés. Les matériaux courants comprennent :

Métaux mous : tels que le cuivre, le bronze d'aluminium, l'acier doux ou les alliages à base de nickel, qui possèdent de bonnes propriétés de plasticité et d'étanchéité.

Acier allié à haute température : résistant à la chaleur et à la corrosion, conservant sa résistance dans des conditions de fonctionnement à haute température.

Les caractéristiques des matériaux affectent directement la résistance à la pression et à la température des joints annulaires. Par exemple, selon les normes API 6A et ASME B16.20, les joints annulaires conçus avec des matériaux et des dimensions spécifiques peuvent résister à des pressions de plusieurs centaines de bars et à des températures de plusieurs centaines de degrés Celsius, répondant ainsi aux exigences opérationnelles strictes des équipements de têtes de puits de pétrole et de gaz, des têtes de forage et des pipelines.

3. Les spécifications standard garantissent la fiabilité
Pour garantir la fiabilité des joints annulaires dans des environnements à haute pression et haute température, plusieurs normes industrielles internationales et nationales ont été établies :

API 6A : Norme pour les vannes et les équipements de tête de puits dans l'industrie pétrolière et gazière, couvrant les pressions nominales, les dimensions et les exigences en matière de matériaux.

API 17D : Norme pour les équipements sous-marins, garantissant des performances d'étanchéité dans les environnements sous-marins à haute pression.

ASME B16.20 : Norme relative à l'étanchéité des tuyauteries et brides industrielles, réglementant la fabrication et les tests des joints annulaires.

En respectant strictement ces normes, la résistance à la pression, la résistance à la température et les performances d'étanchéité des joints annulaires sont vérifiées par l'ingénierie, permettant aux entreprises de les utiliser en toute confiance dans des équipements critiques.

4. Performances des joints annulaires dans des applications pratiques
Têtes de puits et équipements de forage pétroliers et gaziers
Les joints annulaires sont largement utilisés dans les têtes de puits à haute pression, les joints de tiges de forage, les vannes pour arbres de Noël et d'autres équipements. Leur principe d'étanchéité métallique maintient l'étanchéité même en cas de changements brusques de pression et de températures élevées, empêchant ainsi les fuites de pétrole et de gaz et garantissant la sécurité de la production.

Pipelines pétrochimiques
Dans les canalisations de vapeur à haute température ou les canalisations transportant des fluides corrosifs, les propriétés de résistance aux hautes températures et à la corrosion des joints annulaires réduisent considérablement les incidents de fuite et améliorent la fiabilité opérationnelle des canalisations.

5. Recommandations de sélection et d'installation
Pour utiliser pleinement les performances à haute pression et à haute température des joints annulaires, les entreprises doivent prêter attention aux points suivants :

Sélectionner les joints en fonction de la pression nominale
Différents environnements d'exploitation ont des pressions et des températures différentes ; par conséquent, les exigences de pression nominale des normes API et ASME doivent être prises en compte lors de la sélection.

Faire correspondre correctement le matériau et les dimensions de la bride
Le joint annulaire doit correspondre au matériau, à la dureté et aux dimensions de la surface de la bride pour garantir une étanchéité métal sur métal efficace.

Couple d'installation correct
L’application d’un couple de serrage uniforme est cruciale pour garantir une étanchéité fiable. Une clé dynamométrique doit être utilisée selon les procédures standard lors de l'installation.

Inspection et entretien réguliers
Bien que les joints annulaires fonctionnent de manière stable dans des environnements à haute pression et haute température, une inspection régulière de la surface de la bride et de l'état du joint est toujours nécessaire après une utilisation prolongée pour garantir un fonctionnement sûr et continu.

Les joints annulaires peuvent en effet résister à des pressions et des températures élevées, grâce à leur conception d'étanchéité métallique unique, leurs matériaux de haute qualité, leurs normes et spécifications strictes et leurs méthodes d'installation scientifiques. Dans les équipements de pétrole, de gaz naturel, de forage et de pipelines à haute température et haute pression, les joints annulaires fournissent non seulement une étanchéité fiable, mais améliorent également considérablement la sécurité des équipements et l'efficacité de la production.
Pour les entreprises, choisir des joints annulaires de haute qualité conformes aux normes API 6A, API 17D et ASME B16.20, et respecter strictement les procédures d'installation et de maintenance, est crucial pour garantir le fonctionnement sûr et fluide des opérations à haute pression et à haute température.
