Comment installer correctement les joints d’échangeur de chaleur pour des performances optimales ?

Joints d'échangeur de chaleur sont des composants essentiels largement utilisés dans diverses industries telles que la chimie, la pharmacie, la production d’électricité et la climatisation. Ils facilitent le contrôle de la température en transférant la chaleur entre les fluides. L’importance des joints en tant qu’éléments d’étanchéité dans le fonctionnement des échangeurs de chaleur est indéniable. L'installation correcte des joints de l'échangeur de chaleur garantit non seulement l'intégrité de l'étanchéité de l'équipement, mais améliore également considérablement les performances et la durée de vie de l'échangeur de chaleur. Cet article fournira des conseils détaillés sur la façon d'installer correctement les joints de l'échangeur de chaleur afin de garantir une étanchéité et une efficacité thermique optimales pendant le fonctionnement.

1. Comprendre la fonction de Joints d'échangeur de chaleur
La fonction principale des joints d’échangeur de chaleur est de fournir une étanchéité efficace, empêchant les fuites de fluide et assurant un transfert de chaleur fluide au sein de l’échangeur de chaleur. Les joints empêchent également le mélange ou la contamination croisée entre différents fluides, ce qui est crucial dans des industries telles que la fabrication chimique et pharmaceutique, où la prévention des fuites de substances dangereuses est primordiale.

Une mauvaise installation des joints peut entraîner des fuites de fluide, une efficacité réduite de l'échange thermique, une surchauffe de l'équipement et même des dysfonctionnements. Par conséquent, garantir une installation correcte des joints est fondamental pour maintenir le bon fonctionnement de l’équipement.

2. Travaux préparatoires avant l'installation des joints d'échangeur de chaleur
Avant d'installer correctement les joints de l'échangeur thermique, une préparation minutieuse est nécessaire, comprenant les aspects suivants :

(1) Vérification du matériau et des spécifications du joint

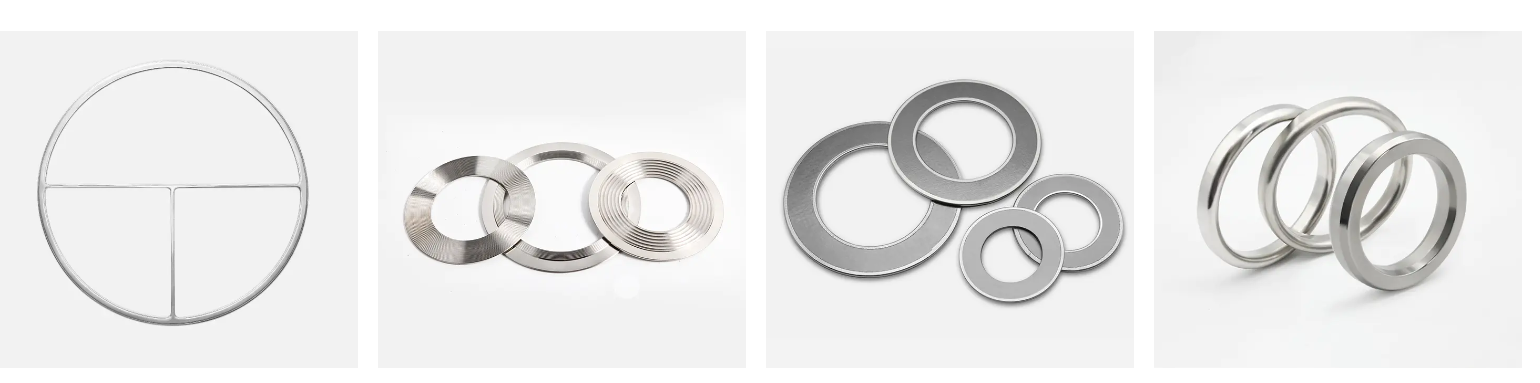

Le matériau du joint de l'échangeur thermique doit être sélectionné en fonction de l'environnement de fonctionnement de l'équipement, des propriétés du fluide, des conditions de température et de pression. Les matériaux courants pour les joints d’échangeur de chaleur comprennent les joints en caoutchouc, les joints métalliques, les joints flexibles en graphite et les joints PTFE. Lors de la sélection d’un joint, sa température, sa pression et sa résistance chimique doivent être confirmées. Seul le matériau approprié peut garantir un fonctionnement stable à long terme du joint.
De plus, assurez-vous que la taille et les spécifications du joint correspondent à la surface de contact de l'échangeur de chaleur. Évitez d'utiliser des joints qui ne répondent pas aux spécifications, car cela pourrait entraîner une mauvaise étanchéité et des fuites.

(2) Nettoyage de la surface de contact
Avant d'installer le joint, la surface de contact de l'échangeur thermique doit être propre. La surface de contact doit être exempte d'huile, de poussière, de corrosion et de toute impureté susceptible d'affecter les performances d'étanchéité du joint. Les méthodes de nettoyage peuvent inclure l'utilisation d'agents de nettoyage, de brosses ou de chiffons et l'utilisation d'air comprimé pour sécher si nécessaire. Toute petite impureté ou saleté peut affecter les performances d'étanchéité du joint, entraînant des fuites ou des dommages.

(3) Vérifiez la planéité de la surface de contact
La surface de contact de l'échangeur de chaleur doit être plate et lisse. Si la surface de contact présente des rayures, une déformation ou de la corrosion, cela peut empêcher le joint de former une bonne étanchéité. Si nécessaire, des outils spéciaux peuvent être utilisés pour meuler ou couper la surface de contact afin d'assurer sa planéité.

(4) Sélectionnez les outils appropriés
Lors de l'installation des joints d'échangeur de chaleur, certains outils professionnels sont nécessaires, tels que des clés, des boulons et des outils de test de pression. Ces outils permettent de garantir que le joint reçoit une pression uniforme lors de l'installation et d'éviter une compression excessive ou un desserrage.

3. Étapes d'installation correctes pour les joints d'échangeur de chaleur
Voici les étapes standard pour l'installation des joints d'échangeur de chaleur. Suivre ces étapes garantira des performances optimales du joint.
(1) Positionnement du joint
Tout d’abord, placez soigneusement le joint sur la surface de contact de l’échangeur thermique. Veiller à ce que le joint soit parfaitement aligné avec la surface de contact, en évitant tout déplacement ou flexion. Pour les joints ayant des exigences directionnelles (tels que les joints métalliques avec marquages), veillez à garantir la bonne orientation.
Lors de la mise en place, évitez de toucher directement la surface de contact du joint avec vos mains, en particulier pour les matériaux facilement contaminés tels que les joints flexibles en graphite et en caoutchouc. Utilisez des outils propres pour faciliter l'opération afin de garder le joint propre et intact.

(2) Installation et serrage uniforme des boulons
Une fois le joint en place, commencez à installer les boulons. Les boulons doivent être installés en commençant par la diagonale de l'échangeur thermique et serrés progressivement et uniformément. Il s’agit d’une étape cruciale pour garantir une répartition uniforme de la force sur le joint et des performances d’étanchéité optimales. Évitez de serrer tous les boulons en même temps ; au lieu de cela, procédez progressivement pour vous assurer que le joint est comprimé uniformément.
Le couple de serrage de chaque boulon doit être serré conformément aux spécifications fournies par le fabricant. S'il n'y a pas d'exigences de couple spécifiques, une clé dynamométrique peut être utilisée pour garantir une force de serrage appropriée. Un serrage excessif peut endommager ou déformer le joint, tandis qu'un serrage insuffisant peut entraîner une mauvaise étanchéité.

(4) Méthode de serrage croisé
L'utilisation de la méthode de serrage croisé est un moyen courant de garantir une installation uniforme et de bonnes performances d'étanchéité des joints d'échangeur de chaleur. En serrant progressivement les boulons en croix, le joint reçoit une force uniforme. Généralement, seul un serrage partiel est effectué au premier tour et un serrage complet est effectué au deuxième tour.

(5) Vérification des fuites
Après l'installation, la vérification des fuites est cruciale. Les performances d'étanchéité du joint peuvent être testées à l'aide d'instruments de test de pression pneumatique, de test de pression hydraulique ou de détection de fuite de gaz. En appliquant une certaine pression et en observant les fuites, vous pouvez vous assurer que le joint est correctement installé.

(6) Inspection avant utilisation
Avant que l'échangeur thermique ne commence à fonctionner, effectuez une inspection finale. Vérifiez les boulons desserrés, assurez-vous que le joint est correctement aligné et confirmez qu'il n'y a pas de fuites ou d'anomalies. Si nécessaire, resserrez les boulons pour assurer une bonne étanchéité.

4. Erreurs d'installation courantes et solutions
Bien que l'installation du joint semble être un processus simple, certaines erreurs courantes peuvent encore se produire lors du fonctionnement réel. Voici quelques erreurs courantes et comment les éviter :

(1) Serrage excessif ou desserrage
Un serrage ou un desserrage excessif des boulons peut entraîner des dommages au joint ou une mauvaise étanchéité. Un serrage excessif peut provoquer une fissure ou une perte d'élasticité du joint, tandis qu'un desserrage peut entraîner des fuites. Par conséquent, serrez selon les exigences de couple spécifiées et appliquez une pression uniforme pour garantir que le joint est soumis à une contrainte uniforme.

(2) Surfaces de contact sales
Les surfaces de contact sales sont une cause fréquente de mauvaise étanchéité. Toute poussière, huile ou impuretés affectera les performances d'étanchéité du joint. Il est donc essentiel de s'assurer que les surfaces de contact sont complètement propres avant l'installation.

(3) Utilisation de joints dépareillés
L’utilisation de joints incompatibles (telles qu’une taille incorrecte ou un matériau inadapté aux conditions de fonctionnement) entraînera une défaillance de l’étanchéité. Il est donc crucial de choisir le matériau et la taille du joint appropriés. Sélectionnez un joint approprié en fonction des conditions de fonctionnement (telles que la température, la pression et le fluide) et assurez-vous qu'il correspond à la surface de contact de l'échangeur de chaleur.

(4) Ignorer le vieillissement des joints
Les joints des échangeurs de chaleur ont une durée de vie limitée. Une exposition à long terme à des températures élevées, à des pressions élevées et à des produits chimiques corrosifs peut provoquer le vieillissement des joints et une diminution des performances d'étanchéité. Par conséquent, inspectez régulièrement l'état du joint et remplacez rapidement les joints vieillis ou endommagés pour garantir la stabilité à long terme de l'équipement.
