Comment améliorer les performances d’étanchéité des joints enroulés en spirale ?

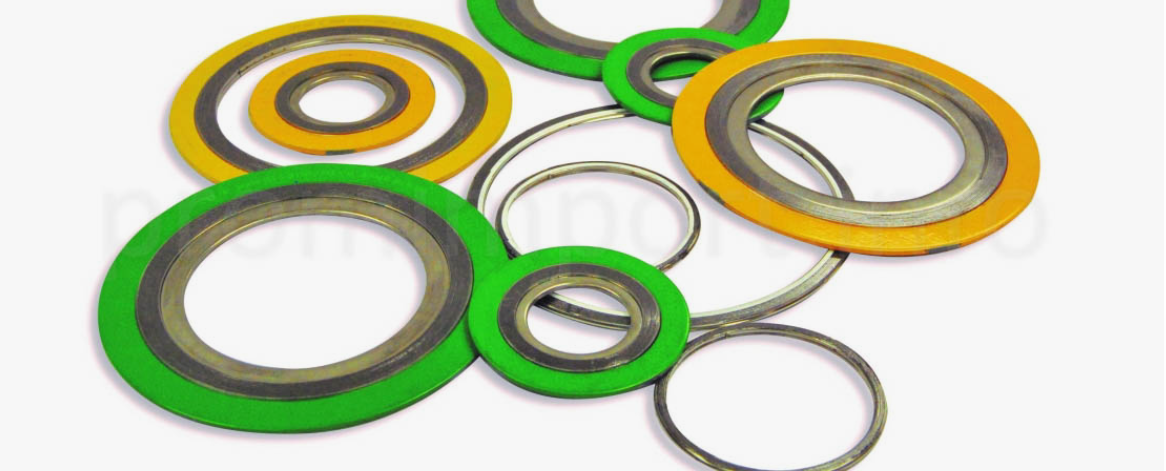

Joints enroulés en spirale sont devenus un matériau d'étanchéité couramment utilisé dans les équipements industriels en raison de leurs excellentes performances d'étanchéité et de leur large gamme d'applications. Surtout dans les environnements à haute température, haute pression et corrosifs, les joints enroulés en spirale assurent efficacement les performances d’étanchéité de l’équipement et empêchent les fuites. Cependant, pour améliorer encore leurs performances d’étanchéité, plusieurs facteurs doivent être pris en compte, notamment le choix des matériaux, l’optimisation de la conception et la précision de l’installation.

1. Choisir le bon matériau
Les performances d'étanchéité des joints enroulés en spirale sont étroitement liées aux propriétés du matériau sélectionné. Le matériau d'enroulement et la combinaison de matériaux métalliques et non métalliques dans les couches intérieures et extérieures ont un impact significatif sur son effet d'étanchéité.

Sélection de matériaux métalliques
Les matériaux métalliques pour les joints enroulés en spirale sont généralement l'acier inoxydable, l'acier au carbone, l'acier allié et d'autres métaux présentant une forte résistance à la corrosion et une résistance aux températures élevées. Le choix du matériau métallique approprié est crucial en fonction de l'environnement d'exploitation. Par exemple, dans les environnements à haute température, il convient de sélectionner des métaux résistants aux températures élevées et à l'oxydation ; tandis que dans les environnements chimiques hautement corrosifs, des matériaux offrant une meilleure résistance à la corrosion, tels que l'acier allié résistant aux acides et aux alcalis, doivent être sélectionnés.

Matériaux de remplissage non métalliques
La partie non métallique des joints enroulés en spirale utilise généralement des matériaux tels que le graphite, le PTFE (polytétrafluoroéthylène) et le caoutchouc. Différents matériaux non métalliques conviennent à différents fluides et conditions de fonctionnement. Par exemple, le graphite présente une excellente résistance aux températures élevées et une excellente stabilité chimique, ce qui le rend adapté aux environnements corrosifs et à haute température ; tandis que le PTFE convient aux environnements plus doux, présentant une bonne inertie chimique et une bonne résistance à la corrosion. La sélection du matériau de remplissage non métallique approprié en fonction des conditions de fonctionnement peut améliorer considérablement les performances d'étanchéité du joint.

2. Améliorer la conception de la structure d'enroulement
Les performances d'étanchéité des joints enroulés en spirale ne sont pas seulement liées au choix des matériaux, mais dépendent également de manière cruciale de la conception de la structure d'enroulement. Une bonne conception de la structure d'enroulement peut maximiser les performances d'étanchéité, la résistance à la pression et la résistance à la température du joint.

Nombre de tours et densité
L'effet d'étanchéité des joints enroulés en spirale est directement lié au nombre et à la densité de l'enroulement. Un plus grand nombre de tours et une densité plus élevée améliorent les performances d'étanchéité du joint, en particulier dans les environnements de fonctionnement à haute pression, haute température et grande différence de température. Dans les applications à haute pression, l'augmentation du nombre et de la densité des tours peut améliorer efficacement la compressibilité du joint et améliorer l'effet d'étanchéité.

Réglage de l'angle d'enroulement
L'angle d'enroulement a un impact significatif sur les performances d'étanchéité. La sélection de l'angle d'enroulement de la spirale doit être optimisée en fonction de la pression de travail, du fluide et de la température. Généralement, un angle d'enroulement compris entre 15° et 30° convient. Le réglage de l'angle d'enroulement peut modifier l'élasticité et la compressibilité du joint, améliorant ainsi ses performances d'étanchéité.

Conception de l'anneau métallique extérieur
La conception de la bague extérieure d’un joint enroulé en spirale affecte également ses performances d’étanchéité. La bague extérieure est généralement utilisée pour augmenter la résistance et la rigidité du joint, empêchant ainsi la déformation lors de l'installation. Le choix d'un matériau de bague extérieure approprié, tel que l'acier inoxydable ou l'acier allié, peut augmenter la résistance à la compression du joint et améliorer l'effet d'étanchéité.

3. Installation correcte de Joints enroulés en spirale
Même si les joints spiralés sont conçus et fabriqués avec d’excellentes performances d’étanchéité, une mauvaise installation peut toujours entraîner une défaillance du joint. Par conséquent, des méthodes d’installation correctes sont cruciales.

Nettoyage de la surface : avant l'installation, assurez-vous que la face de la bride et la surface de contact du joint sont propres et exemptes de contaminants. Toutes les impuretés, la rouille, l'huile, etc. peuvent affecter l'effet d'étanchéité du joint. Nettoyer soigneusement la face de la bride et la surface de contact du joint à l'aide d'un agent de nettoyage et d'outils spécialisés pour assurer un bon contact.
Force de serrage correcte : lors de l'installation, appliquez une force de serrage appropriée selon les exigences de conception du joint enroulé en spirale. Une force de serrage insuffisante entraînera une mauvaise étanchéité du joint, tandis qu'une force de serrage excessive peut provoquer la fissuration ou la déformation du joint, affectant ainsi l'effet d'étanchéité. Généralement, des normes de couple appropriées doivent être respectées lors de l'installation et la force doit être appliquée uniformément.
Compression uniforme : lors de l'installation, assurez-vous que le joint est comprimé uniformément. Utilisez une séquence entrecroisée pour serrer les boulons afin d’éviter des contraintes inégales sur la bride. Une compression uniforme garantit les performances globales d’étanchéité du joint et empêche les fuites.

4. Traitements spéciaux pour différents environnements de travail
Pour améliorer les performances d'étanchéité des joints enroulés en spirale dans des environnements spéciaux, des méthodes de traitement supplémentaires peuvent être adoptées pour améliorer leur résistance aux températures élevées, leur résistance à la corrosion et d'autres propriétés.

Traitement à haute température : Dans des environnements à haute température, certains matériaux métalliques et non métalliques peuvent se déformer ou échouer, nécessitant ainsi des méthodes de traitement appropriées. Par exemple, l'utilisation de matériaux métalliques résistants aux hautes températures (tels que les alliages hautes températures et les alliages de nickel) et de charges de graphite résistantes à la corrosion haute température peut améliorer la résistance du joint aux hautes températures.
Traitement de protection contre la corrosion : Dans les environnements chimiques difficiles, les joints enroulés en spirale peuvent être corrodés. Pour améliorer leur résistance à la corrosion, des matériaux présentant une forte résistance aux acides et aux alcalis et une résistance élevée à la corrosion peuvent être sélectionnés, tels que des revêtements en polytétrafluoroéthylène (PTFE), ou des revêtements anticorrosion appropriés peuvent être utilisés pour protéger les joints.

5. Inspection et remplacement réguliers
Les performances d'étanchéité des joints enroulés en spirale peuvent diminuer avec le temps, en particulier dans des environnements difficiles tels que des températures et des pressions élevées. Par conséquent, il est essentiel de vérifier régulièrement l’effet d’étanchéité du joint et de le remplacer rapidement pour garantir des performances d’étanchéité à long terme.

Vérifiez la déformation et le vieillissement des joints : inspectez régulièrement l'état des joints, en particulier dans les applications à haute température et haute pression, et remplacez rapidement les joints vieillis, comprimés ou endommagés.
Surveillez les performances d'étanchéité : en fonctionnement réel, utilisez des capteurs de pression et de température pour surveiller les performances d'étanchéité en temps réel et ajustez ou remplacez les joints rapidement si des problèmes sont détectés.

Les joints enroulés en spirale sont des éléments d’étanchéité importants dans les équipements industriels et leurs performances d’étanchéité affectent directement la stabilité et la sécurité de l’équipement. Les performances d'étanchéité des joints enroulés en spirale peuvent être améliorées en sélectionnant les matériaux appropriés, en optimisant la conception de l'enroulement, en adoptant des méthodes d'installation correctes et en effectuant des inspections et une maintenance régulières. Alors que les exigences d’étanchéité des environnements industriels continuent d’augmenter, la technologie d’étanchéité des joints spiralés évolue également constamment pour s’adapter aux besoins d’applications plus complexes. Grâce à ces mesures d'optimisation, les joints enroulés en spirale peuvent mieux répondre aux exigences d'étanchéité de divers environnements à haute température, haute pression et corrosifs, garantissant ainsi le fonctionnement stable à long terme de l'équipement.
