Quelles précautions faut-il prendre lors de l'installation de joints en tôle ondulée ?

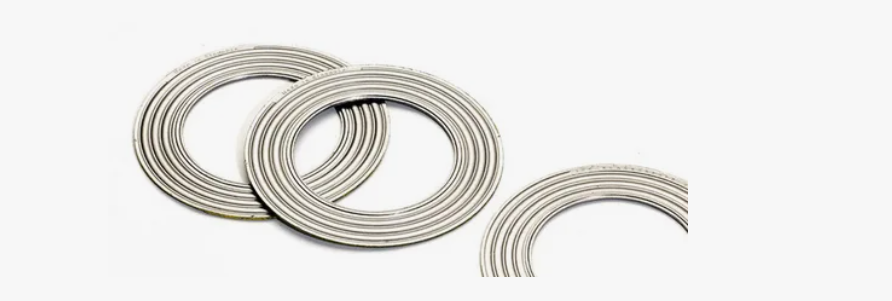

Joints en tôle ondulée , en tant que matériau d'étanchéité haute performance, est largement utilisé dans des industries telles que la pétrochimie, l'énergie, l'énergie et la fabrication de machines. Dans des conditions de pression à haute température, haute pression, hautement corrosives ou à changement cyclique, les joints métalliques ondulés, avec leur excellente récupération élastique et leur résistance à la compression, sont devenus un choix idéal pour sceller les brides de nombreux équipements. Cependant, quelle que soit la performance du joint, une mauvaise installation peut provoquer des fuites, des écrasements ou même des accidents de sécurité. Une installation correcte est donc cruciale.

Ce qui suit détaille l'utilisation correcte des joints en tôle ondulée sous trois aspects : la préparation avant l'installation, les points d'assemblage et les erreurs courantes.

1. Préparation avant l'installation
Avant d'installer des joints en tôle ondulée, une série de contrôles et de confirmations sont nécessaires pour garantir que le joint se trouve dans un environnement de fonctionnement approprié.

(1) Vérifiez si la surface de la bride est plate et propre
La surface d'étanchéité de la bride doit être exempte de rayures, de bavures, de rouille ou de fragments de joint résiduels.
Nettoyer avec une brosse métallique ou un solvant.
La rugosité de la surface doit répondre aux exigences du joint ; sinon, cela affectera les performances d’étanchéité.
En particulier pour les joints métalliques, les exigences de qualité pour la surface d'étanchéité sont encore plus élevées ; tout défaut peut entraîner une fuite.

(2) Confirmer les spécifications et le modèle du joint
Avant l'installation, vérifiez :
Si le matériau du joint est adapté aux conditions de travail (par exemple, acier inoxydable, revêtement en graphite, etc.)
Si les dimensions correspondent à la bride
Si l'épaisseur est appropriée
Si les valeurs nominales de température et de pression répondent aux exigences
Évitez d'utiliser des joints « suffisamment proches » pour ne pas affecter l'effet d'étanchéité.

(3) Vérifiez si la structure ondulée est intacte
Les ondulations constituent la structure centrale pour la récupération élastique et les performances d'étanchéité du joint. Avant l'installation, il faut confirmer que :
Les ondulations ne sont pas cassées
Il n'y a pas de déformation évidente
Le graphite, le PTFE et les autres couches de revêtement sont fermement en place et ne sont pas tombés.
Si des dommages sont constatés, ils doivent être remplacés immédiatement.

2. Points clés pour l'installation de joints en tôle ondulée
Des procédures d'installation correctes peuvent améliorer efficacement les performances d'étanchéité et la durée de vie.
(1) Centrage correct
Le joint doit être précisément centré sur la bride et ne peut pas être décalé. L'excentricité entraînera un stress inégal, provoquant :
Surpression dans certaines zones entraînant des dommages aux joints
Pression insuffisante dans certaines zones entraînant des fuites
Si la bride est grande, il est recommandé d'utiliser un outil de positionnement temporaire pour faciliter l'installation.

(2) Serrage uniforme et symétrique des boulons
Le serrage est une étape cruciale dans la pose des joints en tôle ondulée et doit suivre le principe de « segmentation symétrique » :
Les étapes de serrage sont généralement les suivantes :
Tout d'abord, pré-serrez avec un couple de 30 %
Deuxièmement, serrez uniformément avec un couple de 60 %
Troisièmement, atteignez 100 % de couple
Enfin, revérifiez en diagonale
Cette méthode garantit une contrainte constante sur le joint, évitant une compression excessive d’un côté ou une étanchéité insuffisante de l’autre.

(3) Contrôler la force de serrage appropriée
Les joints en tôle ondulée ont des exigences spécifiques en matière de force de serrage :
Trop bas : étanchéité insuffisante, provoquant des fuites
Trop élevé : les ondulations sont endommagées et perdent leur élasticité et leur capacité de récupération.
Il est recommandé de serrer en fonction du modèle de joint, de la qualité de la bride et des spécifications des boulons, en se référant au tableau des couples de serrage fourni par le fabricant.

(4) Évitez d'appliquer du lubrifiant directement sur la surface du joint.
Certains installateurs ont l'habitude d'appliquer de l'huile ou de la graisse sur la surface du joint, ce qui affectera la friction entre le joint et la surface d'étanchéité, entraînant :
Glissement du joint
Étanchéité instable
Concentration des contraintes
Le lubrifiant ne doit être appliqué qu’en petites quantités sur les boulons et ne doit jamais être appliqué sur le joint.

3. Points clés à vérifier après l'installation
Après l'installation, une inspection complète est requise :
(1) Confirmer si le couple du boulon est conforme à la norme
Utilisez une clé dynamométrique pour la réinspection afin d'éviter les erreurs causées par le jugement manuel.

(2) Vérifier les changements dans l'écartement des brides
L'espace des deux côtés de la bride doit être cohérent ; sinon, il indique :
Le joint n'est pas centré
Force de boulon inégale
Un réajustement est nécessaire.

(3) Observation d'essai pour les fuites
Soyez particulièrement attentif lors de la pressurisation ou du chauffage du système :
Toute légère fuite
Tout son ou vibration anormal
Toute surchauffe localisée
Si nécessaire, effectuez un serrage à chaud secondaire pour améliorer les performances d’étanchéité.

4. Évitez ces erreurs courantes
Lors de l'installation de joints en tôle ondulée, les erreurs suivantes sont les plus susceptibles de provoquer des fuites ou des dommages :

Utiliser directement les vieux joints
Surface du joint contaminée par de l'huile, de l'eau ou des impuretés
Continuer à utiliser des brides fortement déformées
Ne pas serrer les boulons conformément aux normes de couple
Utiliser des joints au-delà de leurs conditions de fonctionnement (température ou pression excessive)
Éviter ces problèmes garantit une étanchéité véritablement fiable.

Les joints en tôle ondulée possèdent une excellente étanchéité et adaptabilité, mais seulement s’ils sont installés correctement. Ce n'est qu'en effectuant des inspections approfondies avant l'installation, en garantissant une répartition uniforme des contraintes pendant l'installation et en effectuant des contrôles après l'installation que le joint peut atteindre sa durée de vie et ses performances d'étanchéité prévues. Pour les équipements industriels, un petit joint est crucial pour le fonctionnement sûr de l’ensemble du système ; par conséquent, l'installation ne doit pas être prise à la légère.
