Quelles sont les fonctions des joints Kammprofile ?

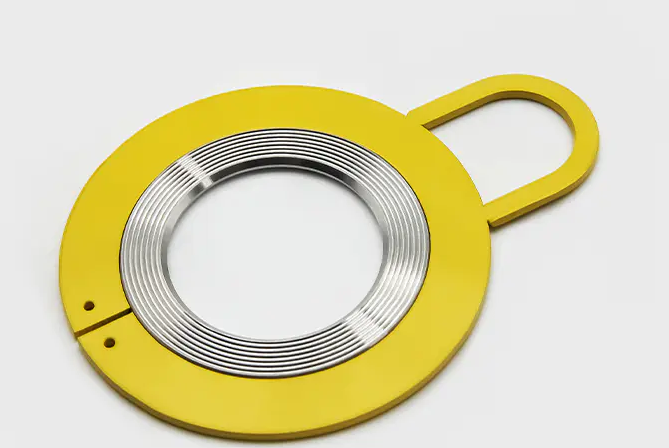

Joints Kammprofil sont des joints métalliques spécialement conçus avec des dentelures annulaires ou radiales (motifs de dents) sur la surface, principalement utilisés pour améliorer les performances d'étanchéité anti-desserrage, anti-vibration et de connexion. Les joints dentés sont généralement constitués d'un noyau métallique monobloc avec des dentelures ou des rainures concentriques sur les deux surfaces d'étanchéité, généralement recouverts de matériaux d'étanchéité souples tels que le graphite ou le PTFE (polytétrafluoroéthylène).

1. Structure et type

(1) Structure de base

Matériau : généralement en acier au carbone, en acier inoxydable (tel que 304/316), en cuivre ou en alliage.
Conception des dents :
Type de dent externe : des dentelures sont réparties sur le bord extérieur du joint, adaptées aux surfaces plus molles (comme l'aluminium).
Type de dent intérieure : des dentelures se trouvent sur la bague intérieure pour protéger l'apparence des pièces connectées.
Type de dent intérieure et extérieure : dentelures double face, effet anti-desserrage plus fort.

(2) Types courants

Joint denté standard : type général, utilisé pour l’anti-desserrage général.
Joint denté conique : avec un cône, adapté à l'étanchéité haute pression (comme le raccordement à bride).

2. Fonctions des joints dentés

(1) Anti-desserrage et anti-vibration

Engagement mécanique : les dentelures sont intégrées dans la surface du connecteur pour former un verrouillage physique, résistant efficacement au desserrage causé par les vibrations, les impacts ou les charges dynamiques.
Compensation élastique : Fournit une tension continue après déformation sous pression et peut rester serré même si le boulon recule légèrement.

(2) Dispersion des contraintes

La structure dentée élargit la zone de contact et réduit le risque d'écrasement de la surface du connecteur (en particulier les matériaux souples tels que l'aluminium et le plastique).

(3) Etanchéité auxiliaire

Comble les irrégularités microscopiques de la surface de contact et peut améliorer les performances d'étanchéité dans les environnements à basse pression lorsqu'il est combiné avec des produits d'étanchéité.

(4) Conductivité électrique/thermique

Les matériaux métalliques peuvent améliorer les performances de conduction du courant ou de dissipation thermique des pièces de connexion (telles que la mise à la terre électrique, la fixation du radiateur).
Scénarios applicables
Équipements à fortes vibrations : moteurs, transport ferroviaire, éoliennes.
Pièces de charge dynamique : machines d’ingénierie, suspension automobile.
Connexion en matériau souple : empêche le desserrage des boulons en alliage d'aluminium ou en plastique.

3. Normes de remplacement des joints dentés

(1) Des normes claires pour le remplacement

Les dents dentelées sont très usées ou émoussées
Performance : La pointe de la dent est visiblement usée à plat et perd de son tranchant (pas de rayure lorsqu'on la gratte avec l'ongle).
Conséquences : Perte de capacité de morsure et diminution des performances anti-desserrage.

(2) Déformation ou fissuration du joint

Performance : déformation globale, fracture de la racine dentaire ou fissures.
Conséquences : Impossible de répartir uniformément la pression, ce qui peut endommager la connexion.

(3) Desserrage répété des boulons

Performance : la même position est toujours lâche après plusieurs serrages, et d'autres raisons (telles que les dommages au filetage des boulons) sont exclues.
Cause : Les dentelures du joint sont rompues et ne peuvent pas fournir une tension continue.

(4) Défaillance du joint

Performance : une fuite se produit lorsqu'elle est utilisée avec un joint (telle qu'une fuite de liquide/gaz depuis l'interface de la bride).
Cause : Les dents du joint sont écrasées et ne peuvent pas combler les irrégularités de la surface.
(5) Corrosion ou détérioration des matériaux
Performance : Pénétration de rouille, vert-de-gris (joint en cuivre) ou oxydation à haute température (surface bleuâtre, cassante). Risque : Résistance réduite, rupture possible et contamination du système (comme les conduites hydrauliques).
